注意：超聲波電源嚴禁長時間在超出額定電流狀态下運行。

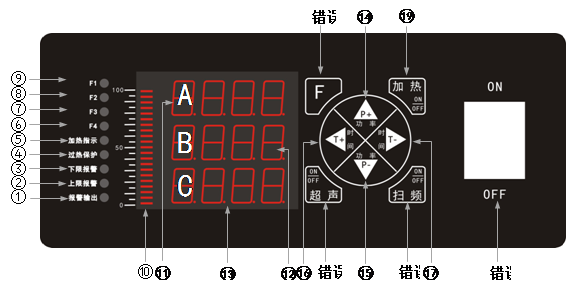

 面闆圖示

 注意：以上括号中的内容為設置狀态下的功能或選配，部分按鍵功能需組合。

 3.   功能說明

3.1功率大小設置：

  工作狀态下，按【P+】或【P-】鍵增加/減小功率，功率指示條指示相應功率百分比。

3.2掃頻工作模式：

  工作狀态下，按【掃頻】鍵進入掃頻工作狀态，功率指示條閃爍，再按一次取消，（該模式對設備有一定損傷，請酌情使用）。

3.3定時設定與取消：

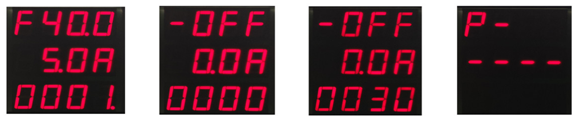

  在工作狀态下，按【超聲】鍵，使窗口A顯示（-OFF），再按【T+】或【T-】鍵調整，使窗口C顯示所需要的工作時間(見第5頁圖3-3  0030為30秒)，按【超聲】鍵窗口C開始倒計時，機器開始定時工作；當時間設定為0時定時取消。

3.4查看機内溫度：

  在工作狀态下，按【T+】鍵，窗口A顯示機器内部工作溫度值，3秒鍾後自動返回。

3.5遠程狀态設置：

  在電源關閉狀态下，按住【T+】鍵并同時打開電源開關，保持2秒後松開按鍵，窗口A顯示(-OFF)為遠程控制模式，重複操作取消遠程模式。

3.6遠程控制接口使用：

  在遠程模式下，通過開關觸點（外部設備提供）閉合/斷開控制超聲啓動/停止（閉合時啓動超聲），同時控制多台機器時，建議用獨立觸點控制。

3.7工作頻率設置：

  在工作狀态下，同時按【掃頻】和【超聲】鍵5秒左右，窗口A頻率值連續閃爍，按【P+】或【P-】鍵設置頻率值大小，同時按【掃頻】和【超聲】鍵5秒退出。

  ■在停止狀态下(-OFF)顯示，按以上操作步驟為頻段25/28/40K設定。

3.8******電流設置：

  在停止狀态下(-OFF)顯示，長按【掃頻】鍵5秒後窗口B電流值連續閃爍，按【P+】或【P-】鍵設置電流值大小，長按【掃頻】鍵5秒退出。

3.9一鍵智能跟蹤：

  在工作狀态下，長按【超聲】鍵5秒左右啓動智能跟蹤功能，窗口A持續閃爍30秒左右，智能跟蹤完成後，窗口A停止閃爍，自動進入工作狀态。

3.10超聲模式設置：

  在停止狀态下，同時按【掃頻】和【T+】鍵5秒窗口B數值連續閃爍，按【P+】、【P-】鍵設定超聲模式（默認02标準，可選00柔和、03粗洗、08精洗模式），同時按【掃頻】和【T+】鍵5秒退出。3.11工程設置進入步驟：

在停止狀态下，同時按【掃頻】和【P-】鍵5秒進入密碼輸入顯示界面（見第6頁圖3-4），通過功能鍵輸入密碼9876，按【掃頻】鍵确認并設定所需參數，完成設置，同時按【掃頻】和【P-】鍵5秒退出。

3.12故障報警功能：

  進入工程設置後，按【P+】鍵翻到P-30項，窗口B顯示下限報警電流設定值（默認005表示0.5A），通過功能鍵設定所需數值，再按【P+】鍵翻到P-32項，窗口B顯示上限報警電流設定值（默認100表示10.0A）通過功能鍵設定所需數值，同時按【掃頻】和【P-】鍵5秒退出。

  ■故障報警信号說明：為無源觸點信号輸出，發生器故障時閉合，正常工作時開路。

3.13水溫控制功能（選配功能）：

  按【加熱】鍵開啓加熱功能，加熱指示燈⑤亮起（長亮表示水溫達到設定值，閃爍表示加熱中），再按【加熱】鍵關閉加熱功能，加熱指示燈熄滅。

長按【加熱】鍵5秒進入加熱溫度設定狀态，溫度值閃爍，按【P+】和【P-】鍵加/減數值，長按【加熱】鍵5秒退出。

3.14 RS485通訊功能（選配功能）：

  波特率設置：進入工程設置後，按【P+】鍵翻到P-27項，窗口B顯示波特率設定值（默認14表示基校驗和波特率9600），按【掃頻】鍵進入設置，通過功能鍵設定所需數值，再按【掃頻】鍵确認。

站号設置：按【P+】鍵翻到P-28項，窗口B顯示當前站号值（默認001表示1#），按【掃頻】鍵進入設置，通過功能鍵設定所需數值，再按【掃頻】鍵确認，同時按【掃頻】和【P-】鍵5秒退出。

P-27項注釋： 1  4

個位數表示波特波：0=600/1=1200/2=2400/3=4800/4=9600/5=19200/6=38400

十位數表示校驗位：0=無校驗/1=基校驗/2=偶校驗

3.15 多頻2/3/4F功能設置（選配功能）：

頻段切換方式設置：進入工程設置後，按【P+】鍵翻到P-18項，窗口B顯示設定值（默認0表示按鍵切換，1表示外部信号切換頻段），通過功能鍵設定所需數值，同時按【掃頻】和【P-】鍵5秒退出。

多頻定時設置：進入工程設置後，按【P+】鍵翻到P-19項，窗口B顯示F1工作定時，通過功能鍵設定所需時間，再按【P+】鍵翻到P-20項，窗口B顯示F2工作定時，依次設定好P-21項F3工作定時、P-22項F4工作定時，設定完成，同時按【掃頻】和【P-】鍵5秒退出。

  ■如雙頻機型定時時間設定P-19項和P-20項即可。

3.16工作狀态的識别：

3.16.1重啓電源觀察窗口A，顯示頻率表示普通模式（見第6頁圖3-1），顯示(-OFF)表示遠程狀态。

  3.16.2重啓電源觀察窗口C，顯示（0001-9999）時間值表示定時模式（見第6頁圖3-3  30秒）。

  3.16.3重啓電源觀察窗口C，顯示“SOU”表示自動匹配狀态。

注意：所有按鍵操作完成，10秒後屏幕閃爍一下保存當前設定值。

4.   調試方法

4.1設置确認好超聲波電源與超聲波震子的頻率（确認好前斷開負載）。

4.2自動匹配調試步驟：

  将超聲波電源及超聲波震子連接好，打開電源。

5.   使用注意事項

5.1确認電源電壓是否符合本機工作額定電壓，超聲波電源工作電壓一般為AC220V，若接入不符規定的輸入電壓則出現損壞配件導緻超聲波電源無法正常工作。

5.2注意檢查超聲波電源與震子的頻率值是否一緻，避免出現損壞超聲波電源、震子或調試異常情況。

5.3嚴禁水槽内無水開啓超聲，避免損壞超聲波電源或震子（換能器）。

5.4連接負載過程中注意關閉電源開關，以防觸電。

5.5請将超聲波電源放置于通風幹燥處。

5.6安裝時，超聲波電源底部避免遮擋，背部距離遮擋物應大于30cm,以利于散熱。

5.7安裝時，超聲波電源保護地線一定保證良好接地，以免發生觸電危險。

5.8嚴禁濕手操作超聲波電源，以防觸電。

6.   附圖

 7.   安裝尺寸

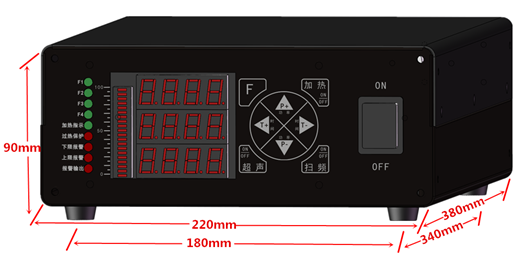

産品尺寸：長380mm*寬220mm*高90mm

機腳尺寸：長340mm*寬180mm
