1．技術指标

注意：超聲波電源嚴禁長時間在超出額定電流狀态下運行。

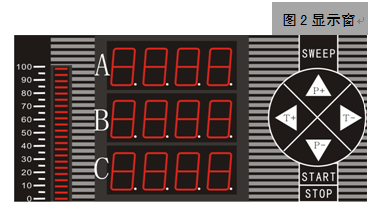

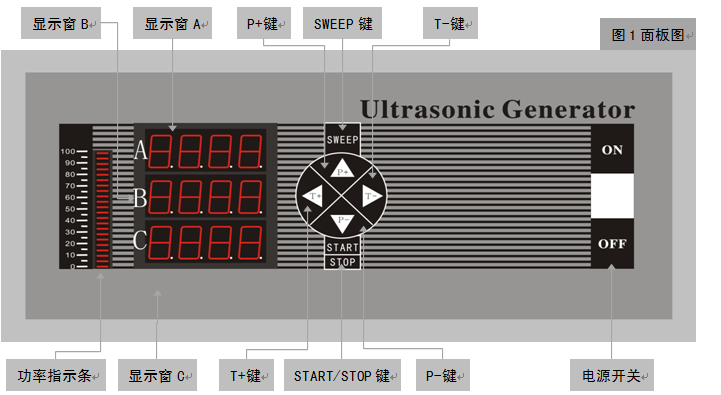

2.面闆圖解

功率指示條：指示功率百分比

顯示窗A：顯示頻率

顯示窗B：顯示電流

顯示窗C：顯示時間等工作狀态及故障情況

SWEEP鍵：掃頻開關（設置、确認）

P+鍵：功率加（數值加）

P-鍵：功率減（數值減）

T+鍵：時間加（遠程模式設置、左移、機内溫度顯示）

T-鍵：時間減（右移動）

START/STOP鍵：啓動/停止（設置）

電源開關：總電源

注意：以上括号中的内容為設置狀态下的功能，部分按鍵功能需組合。

1．功能說明

3.1功率大小設置：

工作狀态下，按【P+】鍵和【P-】鍵增加或減小功率，功率指示條指示相應功率百分比。

3.2掃頻工作模式：

  工作狀态下，按【SWEEP】鍵進入掃頻工作狀态，再按一下取消，（該模式對設備有一定損傷，請酌情使用）。

3.3定時設定與取消：

  在工作狀态下，按【START/STOP】鍵，使窗口【A】顯示【-OFF】，再按【T+】或【T-】鍵調整，使窗口【C】顯示所需要的工作時間(如圖3-3 0030為30秒)，按【START/STOP】鍵窗口【C】開始倒計時，機器開始定時工作；時間設定為0時取消定時（注：當時間設定為0時自動切換為累計時顯示）。

3.4查看機内溫度：

  在工作狀态下，按【T+】鍵，窗口【A】顯示機器内部工作溫度值，3秒鍾後自動返回。

3.5遠程模式設置：

  在電源關閉的情況下，按住【T+】鍵并同時打開電源開關，保持2秒後松開按鍵，窗口【A】顯示【-OFF】為遠程控制模式；重複操作取消遠程模式。

3.6遠程控制接口使用：

  在遠程模式下，通過開關觸點的閉合或斷開相應控制超聲開啓或關閉（閉合時開啓，斷開時關閉），同時控制多台機器時，建議用獨立觸點控制。

3.7工作頻率設置：

  在工作狀态下，同時按下【SWEEP】和【START/STOP】鍵5秒後，窗口【A】頻率值連續閃爍，按【P+】鍵和【P-】鍵進行調整頻率值，同時按下【SWEEP】鍵和【START/STOP】鍵5秒退出。

  ■在停止狀态下，按以上操作步驟為頻段25/28/40K切換設置（進行頻段切換時一定匹配相應電感檔位）。

3.8******電流設置：

  在停止狀态下（【-OFF】顯示），長按【SWEEP】鍵5秒後窗口【B】電流值連續閃爍，按【P+】鍵和【P-】鍵進行調整電流值,長按【SWEEP】鍵5秒退出。

3.9一鍵智能跟蹤：

  在工作狀态下，長按【START/STOP】鍵5秒後啓動智能跟蹤功能，窗口【A】持續閃爍，完成智能跟蹤後窗口【A】停止閃爍，自動進入工作狀态。

3.10超聲模式設置：

  在停止狀态下，同時按下【SWEEP】和【T-】鍵5秒後窗口【B】數值連續閃爍，按【P+】鍵和【P-】鍵進行調整模式（00聚能、02标準、03粗洗、08精洗模式），同時【SWEEP】和【T-】鍵5秒退出。

3.11進入工程模式步驟：

  在停止狀态下，同時按下【SWEEP】和【P-】鍵5秒左右進入工程設置模式（如圖3-4），按【P+】、【P-】、【T+】和【T-】鍵輸入密碼9876，再按【SWEEP】鍵确認進入工程設置模式。

3.12工作狀态的識别：

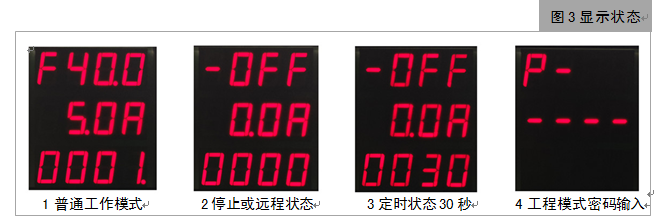

3.12.1重啓電源觀察窗口【A】顯示頻率值則是普通模式（如圖3-1）；如顯示【-OFF】則是遠程模式。

  3.12.2重啓電源觀察窗口【C】，顯示【0001-9999】時間值則是定時模式（如圖3-3）。

注意：所有按鍵操作完成，10秒後屏幕閃爍一下保存當前設定值。

2．調試方法

4.1設置确認好超聲波電源與超聲波震子的頻率（确認好前斷開負載）;

4.2設置确認好******電流值（确認好前斷開負載）;

4.3觀察超聲波電源的電流值與調試:

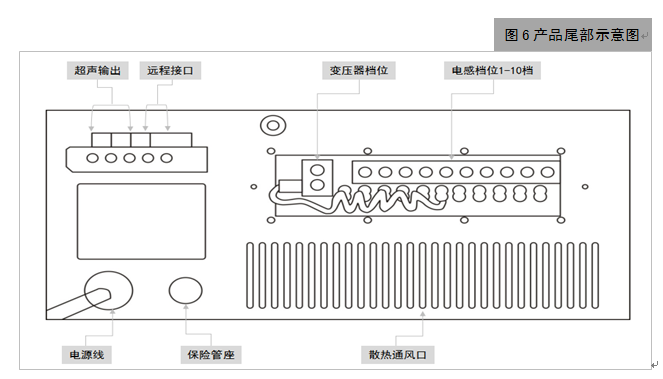

  将超聲波電源及超聲波震子連接好，打開電源，将功率調至******值，松開按鍵2秒後顯示窗顯示工作電流值，如果電流達到設定值，可以直接使用；如電流值過低（未達到設定值），可微調頻率（±2KHZ）或調節電感檔位（如圖6 電感檔位由10檔至1檔方向依次選擇），直至電流達到設定值；如還是未能達到設定值将變壓器檔位換至B檔後重新匹配電感檔位使電流達到設定值，調試完成。

3．使用注意事項

5.1确認電源電壓是否符合本機工作額定電壓，超聲波電源工作電壓一般為AC220V，如接錯輸入電壓會出現損壞配件導緻超聲波電源無法正常工作。

5.2注意檢查超聲波電源與震子的頻率值是否一緻，避免出現損壞超聲波電源、震子或調試異常情況。

5.3嚴禁水槽内無水開啓超聲，避免損壞超聲波電源或震子（換能器）。

5.4調試過程中要注意關閉電源開關，以防觸電。

5.5請将超聲波電源放置于通風幹燥處。

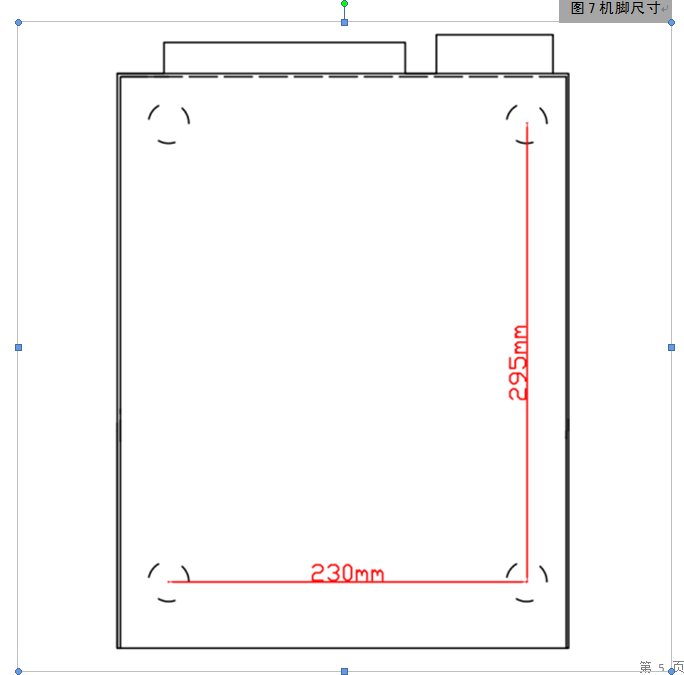

5.6安裝時，超聲波電源左、右部及後部距離遮擋物應大于30cm,以利于散熱。

5.7安裝時，超聲波電源保護地線一定保證良好接地，以免發生意外觸電危險。

5.8嚴禁濕手操作超聲波電源，以防觸電。
